Difrakční obrazce

Sada pro studium ohybových jevů (difrakce) předpokládá připevnění k dráze pro mechaniku / optické lavici (TRACK). Pokud máte ve škole sadu s vozíčky DTS-GDX, optickou lavici již dokupovat nemusíte.

Sada obsahuje laserový zdroj (635 nm, volitelně lze dokoupit i zelený laser s vlnovou délkou 532 nm).

Monochromatické světlo po průchodu štěrbinou nebo štěrbinami vykazuje ohyb (difrakci), kterou zaznamená vysoce citlivé světelné čidlo umístěné na pohyblivé kolejnici. Kolejnice umožňuje měřit intenzitu dopadajícího světla v závislosti na vzdálenosti od optické osy s citlivostí 40 mikrometrů. Výsledkem měření je difrakční obrazec.

Ukázky naměřených grafů

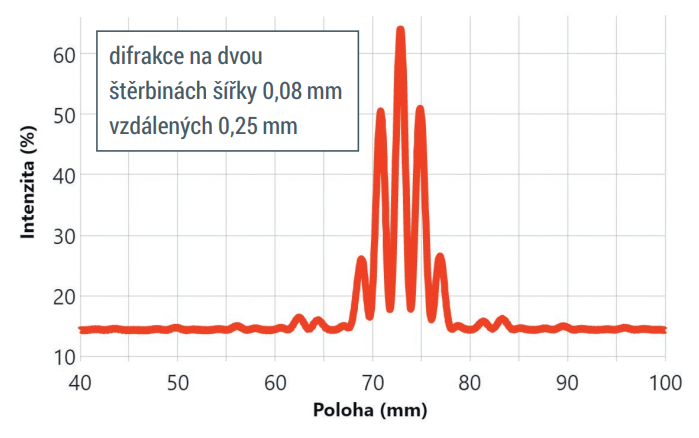

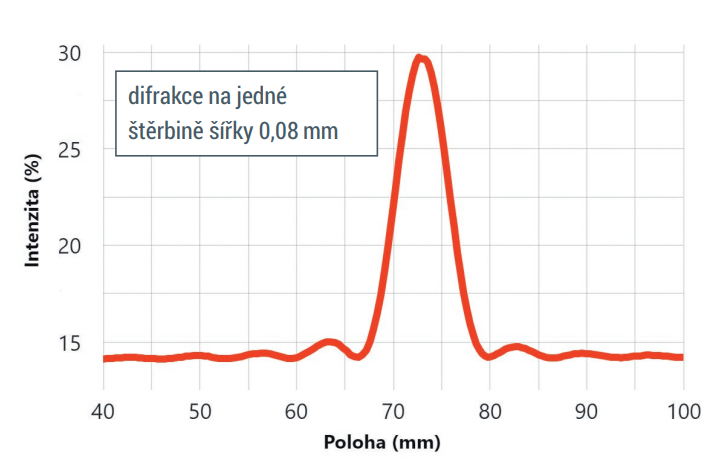

graf 1 graf 2

Přehled štěrbin

S aparaturou můžete proměřovat

Jednoštěrbiny s pevnou šířkou
- 0,02 mm
- 0,04 mm
- 0,08 mm
- 0,16 mm
Štěrbiny s proměnnou šířkou
- Jednoštěrbina: 0,02 mm až 0,2 mm
- Dvojštěrbina: šířka 0,04 mm, vzdálenost štěrbin 0,25 mm až 0,75 mm
Dvojštěrbiny
- šířka 0,04 mm, vzdálenost štěrbin 0,25 mm
- šířka 0,04 mm, vzdálenost štěrbin 0,50 mm
- šířka 0,08 mm, vzdálenost štěrbin 0,25 mm
- šířka 0,08 mm, vzdálenost štěrbin 0,50 mm
Vícenásobné štěrbiny (šířka 0,04 mm, vzdálenost štěrbin 0,125 mm)
- dvojštěrbina
- trojštěrbina
- čtyřštěrbina
- pětištěrbina

Dvojice k rychlému kvalitativnímu porovnání okem

jednoštěrbina (šířka 0,04 mm) vs. dvouštěrbina (šířka 0,04 mm, vzdálenost 0,25 mm)
dvojštěrbina (šířka 0,04 mm, vzdálenost 0,25 mm) vs. dvouštěrbina (šířka 0,04 mm, vzdálenost 0,50 mm)
dvojštěrbina (šířka 0,04 mm, vzdálenost 0,25 mm) vs. dvouštěrbina (šířka 0,08 mm, vzdálenost 0,25 mm)
dvojštěrbina (šířka 0,04 mm, vzdálenost 0,25 mm) vs. trojštěrbina (šířka 0,04 mm, vzdálenost 0,25 mm)
štěrbina šířky 0,08 mm vs. překážka šířky 0,08 mm
kulatý otvor s průměrem 0,2 mm vs. kulatý otvor s průměrem 0,4 mm

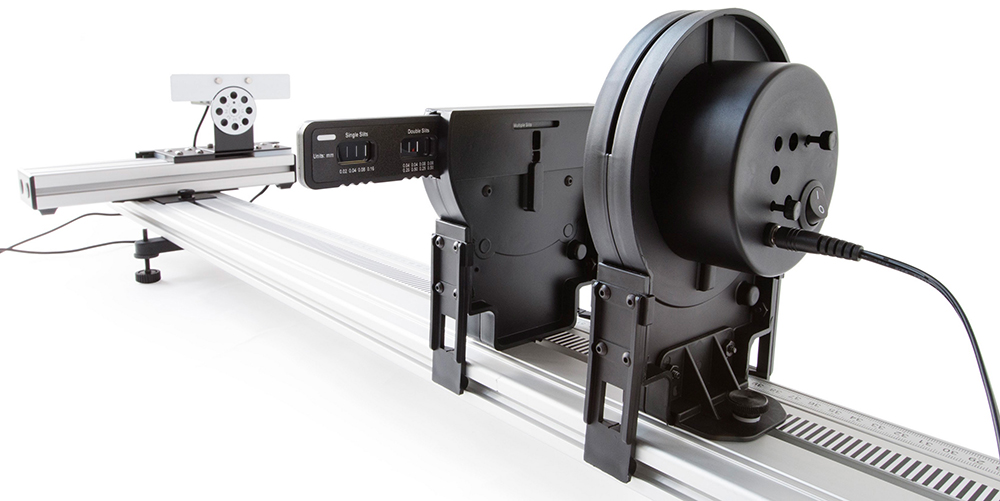

aparatura 1

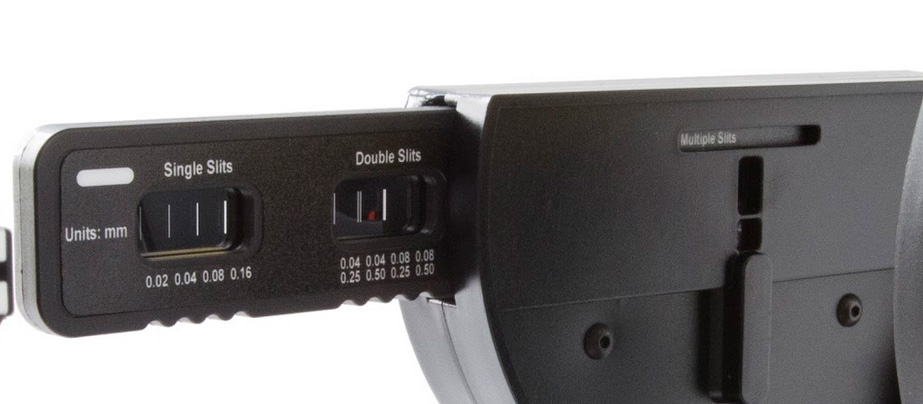

aparatura 2

Anglický videonávod

Můžete se podívat na videonávod (anglicky), ve kterém je aparatura stručně představena.
