Překážková dráha

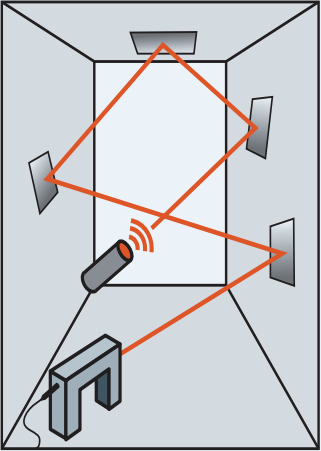

Pomocí laserového ukazovátka, několika zrcátek a fotobrány jsme připravili pro děti překážkovou dráhu v rámci akce ke Dni dětí. Za každé přerušení paprsku byl trestný bod. Děti si soutěžení velmi užily a chodily si překážkovou dráhu vyzkoušet opakovaně.

Využili jsme toho, že fotobrána snímá, zda je nebo není přerušen paprsek, přičemž kromě zabudovaného infračerveného paprsku (uvnitř "podkovy") umí pracovat i s paprskem běžného červeného laserového ukazovátka, pro něž je detektor umístěn ve vnější části ramene fotobrány.

překážková dráha

Jak nastavit měření

1. Spusťte aplikaci Graphical Analysis a připojte fotobránu VPG-BTD dle návodu.

2. Klikněte na pole Režim v levém dolním rohu a nastavte Pohyb po kružnici. Počet paprsků kola nastavte 1. Jako jednotku zvolte otáčky (v tomto experimentu neobvyklým způsobem využíváme režim, který se obvykle používá k měření otáček kola či kladky, proto takové označení) a potvrďte tlačítkem HOTOVO.

nastavení

3. Zahajte měření kliknutím na tlačítko ZAHÁJIT MĚŘENÍ. Od této chvíle bude do grafu s každým přerušením paprsku vynesen bod v příslušném čase, přičemž hodnota na svislé ose se bude za každé přerušení o jedna zvyšovat. Bude tak počítáno celkové "skóre" (či trestné body).
